工作电压: AC110-220V 输出端口: 8PCS
功率: 5W 工作模式: ARTNET/SD Card
控制模式: ART-NET/DMX/sACN 级联台数: 254
端口带载像素点: 8*680PCS 产品重量: 1.8KG

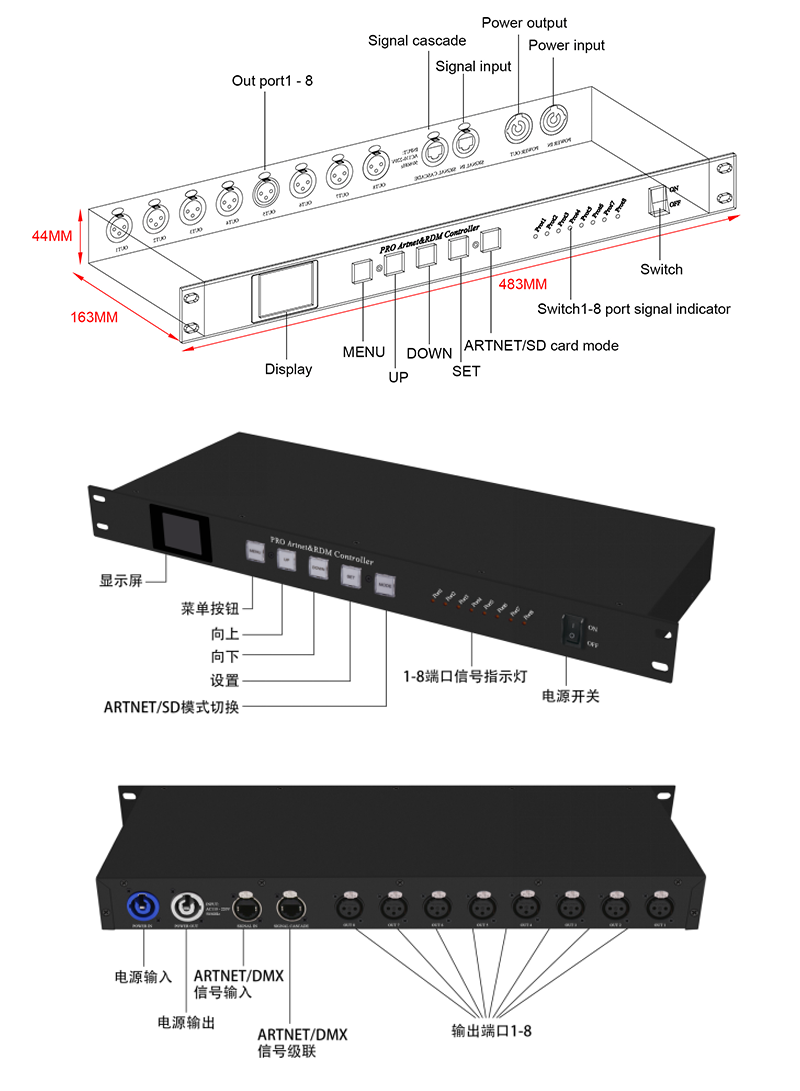

产品尺寸(L*W*H): 483*163*44MM
ARTNET模式连接控制器
接线卡侬头（注意接线次序：黑色负极、白色信号）外接电源与灯具共负
使用远距离传输模块，传输距离≤200M
可多台控制器级联使用
网线连接输出端口与下一台控制器输入端口即可
DMX模式连接控制器
通过信号转换板连接控台与控制器
DMX 通道
通道 名称 数值 说明
1 模式选择 000-247 调用内部31个效果（每8个地址一个效果，
2 速度 000-255 0为速度最慢，255为速度最快，SD卡模式有效
3 亮度 000-255 0为亮度灭，255为亮度最亮，SD卡模式有效
4 R- 遮罩 000-255 000为原效果，255表示减去效果中所有红色
5 G-遮罩 000-255 000为原效果，255表示减去效果中所有绿色
6 B-遮罩 000-255 000为原效果，255表示减去效果中所有蓝色
7 无效 000-007
常亮 008-015 常亮白色，可通过遮罩选择颜色（亮度，遮罩通道有效）
频闪 016-255 数值越大，频闪越快（速度，亮度，遮罩通道有效）
8 无效 000-200
录制 201-255 在通道4.5.6数值为255时，录制有效，将ART_NET效果
使用远距离传输模块，传输距离≤200M
可多台控制器级联使用
网线连接输出端口与下一台控制器输入端口即可
DMX模式连接控制器
通过信号转换板连接控台与控制器
DMX 通道
通道 名称 数值 说明
1 模式选择 000-247 调用内部31个效果（每8个地址一个效果，
及0-7为SD卡效果1）
248-255 切换到ART_NET模式2 速度 000-255 0为速度最慢，255为速度最快，SD卡模式有效
3 亮度 000-255 0为亮度灭，255为亮度最亮，SD卡模式有效
4 R- 遮罩 000-255 000为原效果，255表示减去效果中所有红色
5 G-遮罩 000-255 000为原效果，255表示减去效果中所有绿色
6 B-遮罩 000-255 000为原效果，255表示减去效果中所有蓝色
7 无效 000-007
常亮 008-015 常亮白色，可通过遮罩选择颜色（亮度，遮罩通道有效）
频闪 016-255 数值越大，频闪越快（速度，亮度，遮罩通道有效）
8 无效 000-200
录制 201-255 在通道4.5.6数值为255时，录制有效，将ART_NET效果
录制到通道1指定的文件中
