工作电压: AC110~220V 输出电压: 24V
输出功率: 200W 级联台数: 254pcs
控制模式: ART-NET/DMX 工作模式: ARTNET/S Card
端口带载点数: 1*680 产品尺寸: 170*90*50mm
产品重量: 0.8KG 防水等级: IP65

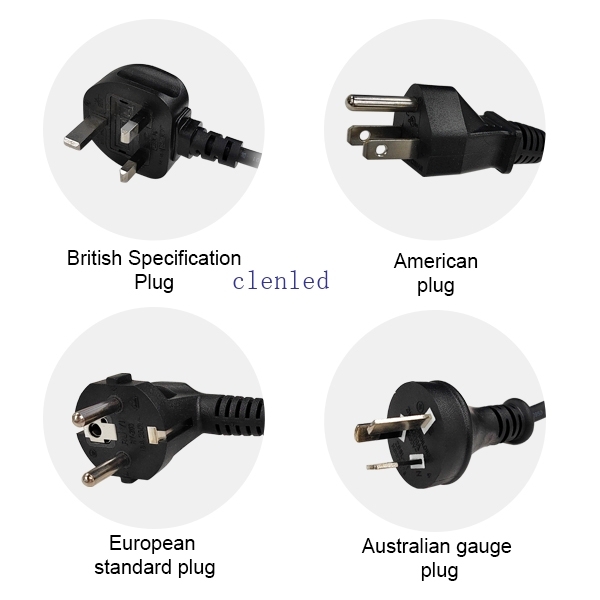

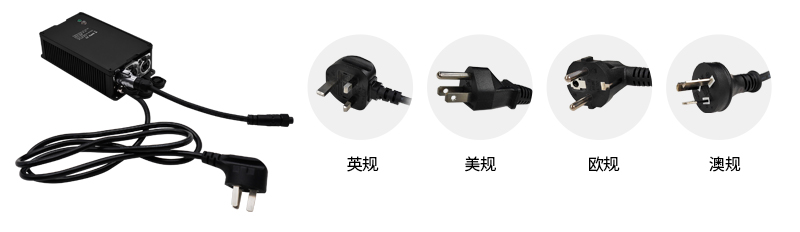

可更换中规、英规、美规、欧规、澳规插头

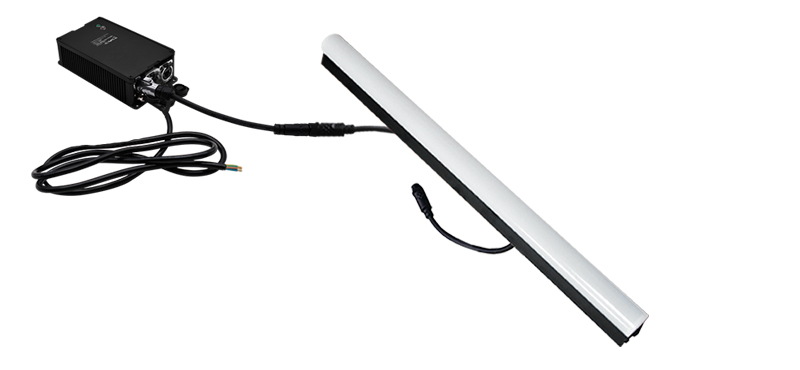

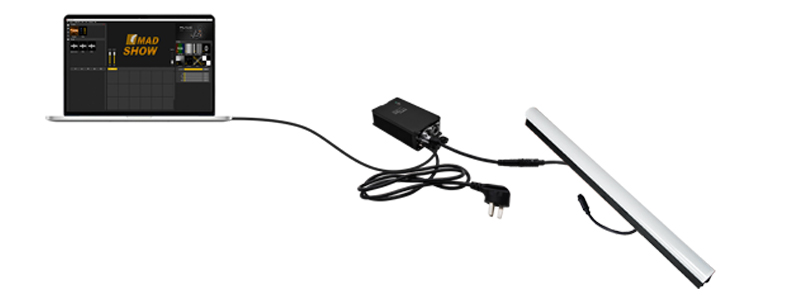

控制器连接灯具

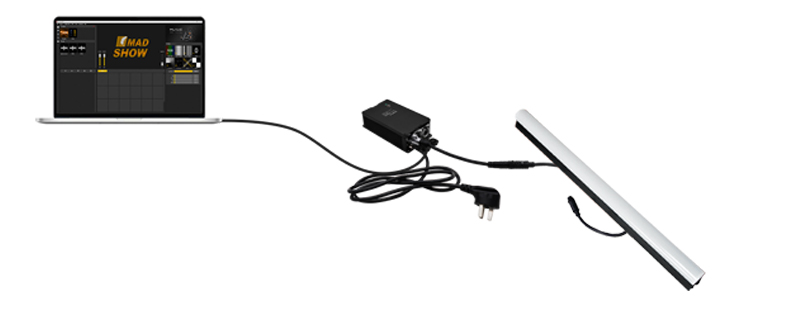

网线连接电脑与控制器信号输入端口，对插电源接口
控制器输出端口连接灯具输入端口
控制器输出端口连接灯具输入端口

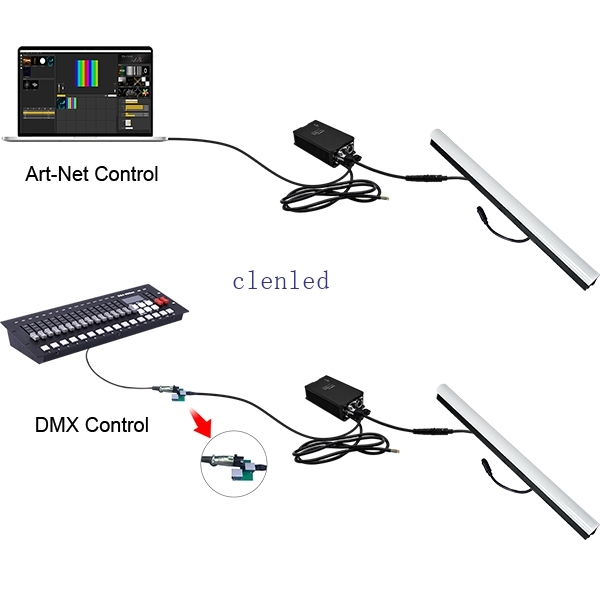

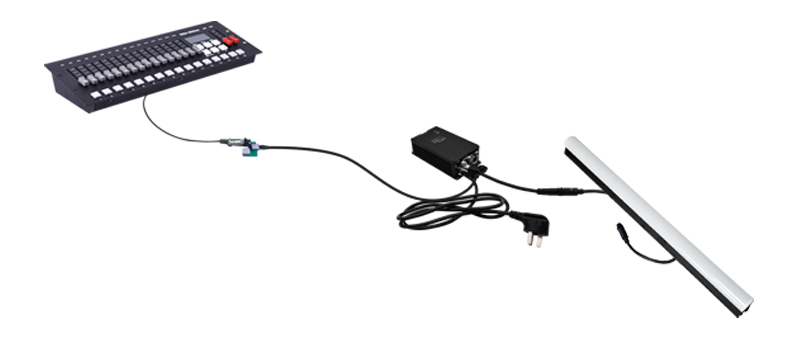

控台连接控制器
通过信号转换板连接控台与控制器

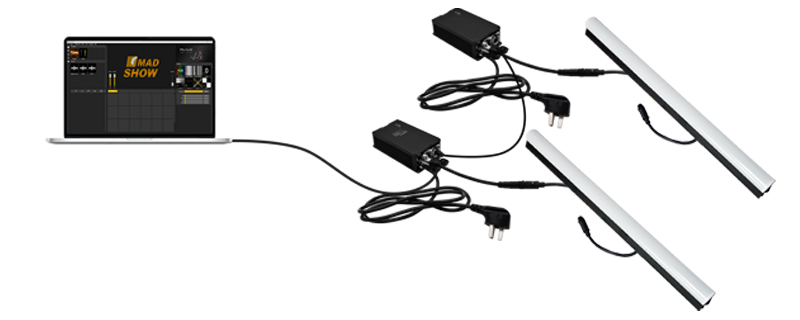

多台级联使用
网线连接级联端口与下一台控制器信号输入端口即可

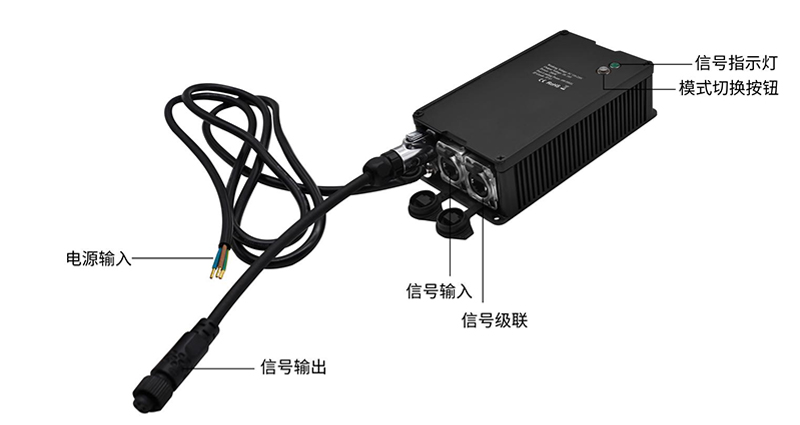

按钮操作说明：
模式切换 长按按钮3S-8S（按钮闪烁红色后松开，完成模式切换，当前有Art-Net和SD卡两种模式
SD卡模式 SD卡模式下，点击按钮切换控制器内置效果
升级模式 按住按钮后上电，按钮灯点亮后松开按钮（按钮红色闪烁，绿色信号灯常亮)绿色信号灯闪烁时，
开始升级，闪烁停止升级完成；
开始升级，闪烁停止升级完成；
恢复出厂 长按按钮10S（按钮红色灯和绿色信号灯都熄灭后松开按钮完成恢复出厂设置）
ARTNET模式：上电后，按钮红色信号灯熄灭，绿色信号灯常亮，当识别到Art-Net信号时绿色信号灯闪烁；
SD卡模式：上电后，绿色信号灯常亮，按钮红色常亮，当识别到DMX信号时绿色信号灯闪烁；SD卡模式下，
点击按钮切换内置效果；
DMX通道
通道 名称 数值 说明
1 模式选择 000-247 调用内部31个效果（每8个地址一个效果，及0-7为SD卡效果1）
248-255 切换到ART_NET模式
2 速度 000-255 0为速度最慢，255为速度最快，SD卡模式有效
点击按钮切换内置效果；
DMX通道
通道 名称 数值 说明
1 模式选择 000-247 调用内部31个效果（每8个地址一个效果，及0-7为SD卡效果1）
248-255 切换到ART_NET模式
2 速度 000-255 0为速度最慢，255为速度最快，SD卡模式有效
3 亮度 000-255 0为亮度灭，255为亮度最亮，SD卡模式有效
4 R-遮罩 000-255 减去效果中的红色，000为原效果，255表示减去效果中所有红色
5 G-遮罩 000-255 减去效果中的绿色，000为原效果，255表示减去效果中所有绿色
6 B-遮罩 000-255 减去效果中的蓝色，000为原效果，255表示减去效果中所有蓝色
7 无效 000-007
4 R-遮罩 000-255 减去效果中的红色，000为原效果，255表示减去效果中所有红色
5 G-遮罩 000-255 减去效果中的绿色，000为原效果，255表示减去效果中所有绿色
6 B-遮罩 000-255 减去效果中的蓝色，000为原效果，255表示减去效果中所有蓝色
7 无效 000-007
常亮 008-015 常亮白色，可通过遮罩选择颜色（亮度，遮罩通道有效）
频闪 016-255 数值越大，频闪越快（速度，亮度，遮罩通道有效）
8 无效 000-200 录制 201-255 在通道4.5.6数值为255时，录制有效，将ART_NET效果录制到通道1指定的文件中
